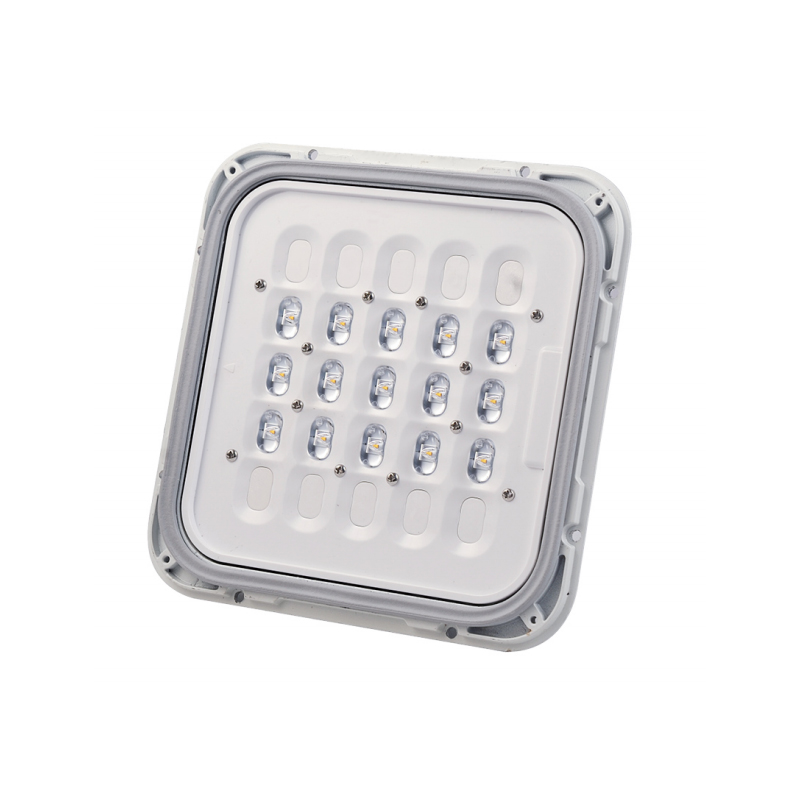

Ан Светодиодный модуль представляет собой автономный светоизлучающий узел, включающий один или несколько светодиодных чипов, установленных на печатной плате (PCB), в сочетании с электрическими соединениями, материалами для управления температурой и, во многих конструкциях, оптической линзой или рассеивателем. Он функционирует как основной светоизлучающий компонент готового светильника — сменный, модернизируемый двигатель, который определяет светоотдачу, эффективность, качество цвета и срок службы светильника.

Светодиодные модули широко используются при сборке, обслуживании и замене дворовых фонарей, уличных фонарей, настенных светильников, рекламных световых коробов и декоративного освещения. Их стандартизированные форматы и конструкция подключения по принципу «включай и работай» позволяют производителям освещения эффективно создавать законченные светильники на базе проверенной платформы источников света, а конечным пользователям - замените вышедший из строя или вышедший из строя модуль, не разбирая весь корпус светильника , что значительно снижает затраты на техническое обслуживание и материальные отходы на протяжении всего срока службы установки.

Как работает светодиодный модуль: от чипа до светоотдачи

Понимание внутренней работы светодиодного модуля объясняет, почему качество компонентов и управление температурным режимом являются двумя наиболее важными факторами, определяющими долгосрочную работу.

Светодиодный чип: электролюминесценция и эффективность

Каждый светодиодный чип внутри модуля содержит полупроводниковый переход, который излучает фотоны, когда через него проходит прямосмещенный электрический ток — процесс, называемый электролюминесценцией. В отличие от ламп накаливания, которые генерируют свет как побочный продукт тепловой энергии, светодиодные чипы преобразуют электрическую энергию непосредственно в свет, достигая световой эффективности 130–200 лм/Вт на уровне чипа в высококачественной продукции. Длина волны излучаемого света — и, следовательно, внешний вид цвета — определяется составом полупроводникового материала. Белый свет создается путем объединения синего светодиодного чипа с слоем преобразования люминофора, который преобразует часть синего излучения с понижением частоты для получения полного видимого спектра.

Подложка печатной платы и тепловой путь

Светодиодные чипы припаиваются к печатной плате с металлическим сердечником (MCPCB) или стандартной печатной плате FR4 с медными дорожками. MCPCB, обычно использующий алюминиевое основание, обеспечивает тепловой путь с низким сопротивлением от перехода светодиода к монтажной поверхности модуля, а затем к радиатору светильника. Поддержание температуры перехода светодиодов ниже 85°С является единственным наиболее важным фактором в достижении полного номинального срока службы; каждые 10°C повышения температуры перехода выше этого порога примерно вдвое сокращают срок службы светодиода. Высококачественная конструкция модулей минимизирует тепловое сопротивление на каждом интерфейсе — микросхема-плата, плата-корпус — чтобы поддерживать температуру перехода в безопасных пределах даже при максимальной номинальной мощности.

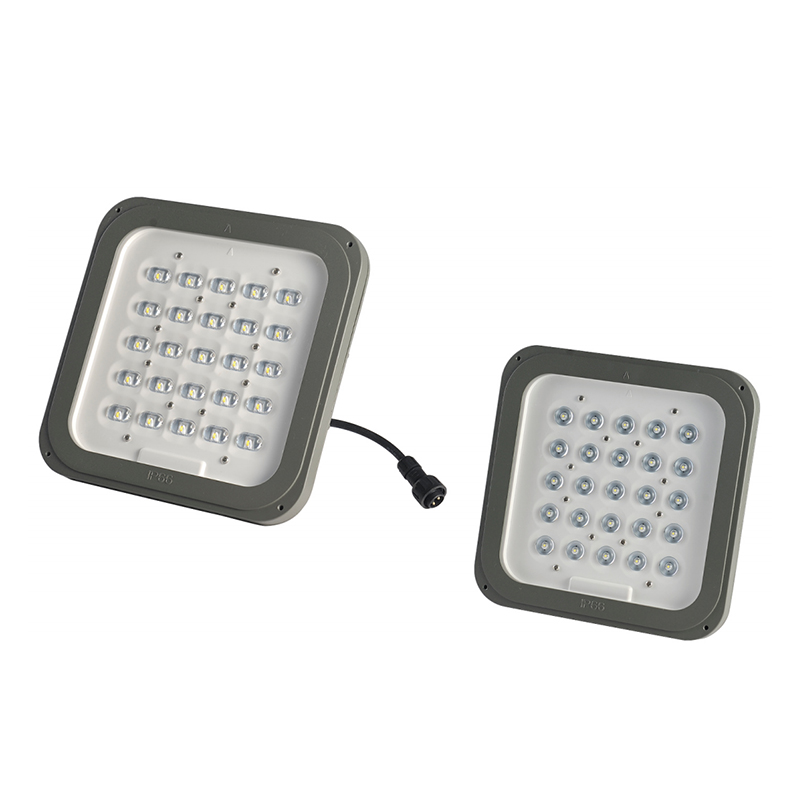

SMD и форматы подключаемых сборок

Светодиодный модульs производятся в двух основных форматах сборки, подходящих для различных условий производства и обслуживания. Модули SMD (устройства поверхностного монтажа) припаиваются непосредственно к печатной плате во время заводской сборки — процесс, подходящий для крупносерийного автоматизированного производства с постоянным качеством пайки и компактной компоновкой плат. Подключаемые модули используйте интерфейсы разъемов, которые позволяют вставлять и снимать модуль без инструментов для пайки — идеально для замены и технического обслуживания на месте, когда корпус светильника остается установленным, а заменяется только модуль. Многие продукты наружного освещения сочетают в себе оба формата: светодиодные чипы SMD внутри корпуса модуля и интерфейс сменного разъема между модулем и драйвером светильника.

Ключевые параметры производительности: что означают характеристики

Технические характеристики светодиодных модулей содержат ряд технических параметров, которые напрямую определяют реальную производительность. Понимание того, что представляет собой каждый параметр, и какие значения приемлемы для различных приложений, имеет важное значение для принятия обоснованных решений о закупках.

Основные преимущества высококачественных светодиодных модулей

Преимущества производительности четко определенных Светодиодный модульs охватывать всю цепочку создания стоимости — от эффективности производства производителя светильников до счетов за электроэнергию и графика технического обслуживания конечного пользователя.

Высокая светоотдача и энергосбережение

Светодиодные модули при современном уровне развития технологий обычно достигают эффективности на уровне модуля. 150–180 лм/Вт , что соответствует эффективности светильника 120–160 лм/Вт после оптических потерь и потерь в драйвере. Это представляет собой Снижение энергопотребления на 70–80 %. по сравнению с натриевыми или металлогалогенными модулями высокого давления, которые они заменяют в уличном и уличном освещении – экономия, которая в течение 50 000 часов срока службы модуля превращается в решающее экономическое и экологическое преимущество.

Низкая амортизация люмена для стабильной долгосрочной производительности

Снижение светового потока — постепенное снижение светоотдачи по мере старения модуля — является важнейшим отличием качества светодиодных модулей. Высококачественные модули, в которых используются светодиодные чипы премиум-класса, демонстрируют степень снижения светового потока менее 3% за 10 000 часов работы , поддерживая производительность выше 80% от исходных значений через 50 000 часов (L80 ≥ 50 000 часов). Модули более низкого качества, использующие нестандартные чипы, могут снизить выходную мощность до 70% в течение 20 000–30 000 часов, что потребует более ранней замены и уменьшит экономическую обоснованность инвестиций в светодиоды.

Высокая однородность цвета в производственных партиях

В таких приложениях, как уличное освещение, освещение фасадов и рекламные световые короба, где большое количество модулей установлено вблизи, согласованность цвета между модулями визуально имеет решающее значение. Качество Светодиодный модульs являются привязано к ≤ 3 SDCM (стандартное отклонение подбора цветов) — настолько жесткий допуск, что разница в цвете соседних модулей незаметна для человеческого глаза. Модули, выходящие за пределы этого допуска, создают видимые вариации теплого/холодного света в массиве светильников, которые сразу заметны для жителей здания, жильцов и прохожих.

Универсальность в зависимости от напряжения и типоразмера

Светодиодные модули производятся с широким диапазоном характеристик входного напряжения, обычно охватывающих 12 В постоянного тока, 24 В постоянного тока и прямая сеть переменного тока (100–277 В) - и в физических размерах от компактных квадратных модулей 30 мм для столбиков и ступенчатых светильников до линейных решеток 300 мм для уличного и площадного освещения. Такая широта спецификаций позволяет адаптировать семейство продуктов с одним модулем ко всему спектру форматов светильников, сокращая количество уникальных артикулов компонентов, которыми производителям освещения необходимо управлять, сохраняя при этом гибкость дизайна во всем своем портфеле продуктов.

Удобная установка и замена

Конструкция вставных светодиодных модулей позволяет производить сборку светильника на заводе без специального паяльного оборудования — специалисты подключают модуль к проводке драйвера через разъем с ключом за считанные секунды. В контексте обслуживания на месте одна и та же конструкция сменного модуля позволяет заменить неисправный или вышедший из строя модуль специалистом по техническому обслуживанию в кратчайшие сроки. 5 минут на светильник без электрических инструментов, что сокращает как рабочее время, так и затраты на организацию дорожного движения для дорожных светильников по сравнению с полной заменой светильников, которую требуют немодульные изделия.

Применение светодиодных модулей в различных категориях осветительных приборов

Универсальность формата светодиодного модуля делает его предпочтительной платформой источника света для исключительно широкого спектра типов светильников. Следующие приложения представляют собой наиболее важные варианты использования в наружном и коммерческом освещении.

Уличное и дорожное освещение

Уличное освещение Светодиодный модульs должен сочетать в себе высокий выходной поток - обычно 5 000–20 000 лм на модуль — с асимметричными оптическими распределениями типа II или типа III, которые направляют свет через проезжую часть дороги, одновременно контролируя потери света вверх. Модули для дорожного применения имеют как минимум CRI ≥ 70, при этом CRI ≥ 80 все чаще требуется для зон с приоритетом пешеходов, где точное распознавание лиц и опасностей является требованием безопасности. Защита от перенапряжения ≥ 10 кВ, встроенная в модуль или его драйвер, необходима, учитывая воздействие молний при установке на возвышении.

Освещение двора и сада

Модули освещения внутреннего двора работают при более низкой мощности — обычно 5–30 Вт — но с высокими требованиями к качеству цветопередачи. CRI ≥ 80, жесткое объединение SDCM и теплые цветовые температуры 2700–3000 K являются стандартными характеристиками для светильников для жилых садов и дворов, где точная передача листвы растений, натурального камня и древесины создает атмосферное качество, которое отличает ландшафтное освещение премиум-класса от освещения функциональных зон. Форматы стоек и столбиков требуют компактной, круглой или квадратной геометрии модулей, которые интегрируются в узел опалового рассеивателя светильника без видимых горячих точек светодиодов.

Настенное освещение и освещение фасадов

В настенных светильниках для фасадов зданий, освещения входов и создания архитектурных эффектов пастбища используются светодиодные модули с тщательно спроектированными асимметричными углами луча — обычно Эллиптические распределения 10°×60° или 15°×90°. — которые проецируют свет вдоль поверхности стены, а не наружу, в пространство. Высокий индекс цветопередачи (≥ 80) важен в этих приложениях для точного выявления текстуры и цвета фасадных материалов. Совместимость с диммированием DALI-2 позволяет изменять интенсивность освещения фасада в рамках управления визуальной идентичностью здания в ночное время, а плановое затемнение после полуночи снижает потребление энергии и световое загрязнение.

Рекламные световые короба

Для световых коробов для рекламы и розничной торговли требуются светодиодные модули с исключительно высокая стабильность цвета (≤ 3 SDCM) и высокий, стабильный световой поток на большой освещенной площади. Однородность цвета по всей поверхности вывески с подсветкой является основным показателем визуального качества для этого приложения: видимые цветовые полосы или градиенты яркости от несовместимых модулей разрушают профессиональный внешний вид рекламы. Модули для световых коробов обычно имеют форматы лент или матриц постоянного тока 12 В или 24 В, которые позволяют легко укладывать плитку по всей площади с подсветкой, при этом выходная мощность рассчитывается для достижения целевой яркости лица (обычно 1000–3000 кд/м² для показов наружной рекламы).

Возможности индивидуальной настройки: адаптация светодиодных модулей к конкретным требованиям

Одним из наиболее коммерчески значимых преимуществ Светодиодный модуль Формат — это возможности для настройки, которые он предоставляет производителям светильников и участникам программ OEM/ODM. В отличие от герметичных, ненастраиваемых источников света, светодиодные модули могут иметь широкий диапазон настраиваемых параметров, которые позволяют оптимизировать источник света для каждой конкретной конструкции светильника и требований применения.

Настройка угла луча

Вторичные оптические линзы — защелкивающиеся или приклеиваемые к светодиодной матрице — доступны в различных вариантах: От 10° до ширины залива 120° , с эллиптическим, квадратным, линейным распределением и распределением типа «крыло летучей мыши», доступным для конкретных фотометрических требований. Изготовление индивидуальных линз для уникальных профилей распределения возможно при объемах производства 5000 единиц и более. Для производителей светильников, разрабатывающих продукцию для конкретных классов дорог или архитектурных применений, индивидуальное распределение угла луча может означать разницу между соответствием или несоответствием применимому стандарту освещенности, что делает этот вариант настройки одним из самых ценных доступных вариантов настройки.

Настройка цветовой температуры и CRI

Стандартные цветовые температуры модулей 2700, 3000, 4000, 5000 и 6500 К доступны для большинства семейств продуктов. Пользовательские значения CCT, например 2400 К для сверхтеплого освещения в гостиничном бизнесе или 5700 К для промышленного инспекционного освещения — можно указать путем выбора люминофора на уровне чипа для объемных заказов. Аналогичным образом, варианты с высоким индексом цветопередачи (CRI ≥ 90, R9 > 50) с использованием составов люминофора расширенного спектра доступны для применения в розничной торговле, музеях и медицинских учреждениях, где точность цветопередачи имеет первостепенное значение.

Настройка мощности и напряжения

Мощность модуля можно регулировать в пределах тепловой мощности подложки печатной платы путем настройки количества светодиодных чипов в последовательных/параллельных цепочках и заданного значения рабочего тока. Это позволяет предлагать единый формат физического модуля на несколько уровней мощности — например, варианты на 20 Вт, 30 Вт и 40 Вт. — используя один и тот же инструмент, предоставляя производителям светильников масштабируемую платформу источников света для всего ассортимента их продукции без затрат на разработку нескольких модулей.

Рассеяние тепла: почему управление температурным режимом определяет срок службы модуля

Из всех факторов, определяющих срок службы светодиодного модуля, управление температурным режимом является наиболее решающим. Зависимость между температурой перехода и сроком службы не линейна, а экспоненциальна: небольшое увеличение рабочей температуры приводит к непропорционально большому сокращению срока службы. Модуль, работающий при температуре перехода 75°C, прослужит значительно дольше, чем эквивалентный модуль, работающий при температуре 95°C, даже если все остальные факторы идентичны.

Цепь термического сопротивления

Тепло, генерируемое на соединении светодиода, должно пройти через ряд термоинтерфейсов, прежде чем достичь окружающего воздуха: соединение → паяное соединение → медный слой печатной платы → диэлектрический слой печатной платы → алюминиевое основание → материал термоинтерфейса → радиатор светильника → окружающий воздух. Каждый интерфейс имеет значение теплового сопротивления, измеряемое в °C/Вт. Сумма этих сопротивлений определяет температуру перехода при данной входной мощности. Качественная конструкция модуля минимизирует сопротивление на каждом интерфейсе за счет подложки MCPCB с высокой проводимостью (теплопроводность ≥ 2 Вт/м·К) Оптимизированная геометрия заливки меди и контролируемые профили паяных соединений, минимизирующие пустоты на границе раздела микросхемы и платы.

Совместимость конструкции радиатора светильника

Ан LED module cannot achieve its rated lifespan unless it is mounted in a luminaire with a heat sink adequately sized for the module's power dissipation. A commonly used design guideline is that the heat sink should be capable of maintaining the module mounting surface temperature below 60°C при максимальной номинальной мощности при температуре окружающей среды 25°C . Модули, поставляемые для производства OEM-светильников, должны включать данные о термическом сопротивлении (R_th переход к корпусу), чтобы позволить разработчикам светильников убедиться, что их конструкция радиатора соответствует требованиям перед производством.

Выбор подходящего светодиодного модуля: контрольный список закупок

С сотнями Светодиодный модуль продукты, доступные в самых разных ценовых и качественных уровнях, структурированная система оценки предотвращает дорогостоящие последствия указания некачественных компонентов, которые преждевременно выходят из строя или работают ниже ожиданий в полевых условиях.

• Запросить данные испытаний LM-80: LM-80 — это стандартный отраслевой метод испытаний для поддержания светового потока светодиодов с течением времени. Подлинный отчет LM-80 из аккредитованной испытательной лаборатории является единственным надежным основанием для заявлений о сроке службы L70 — отклоняйте любого поставщика, который не может предоставить эту документацию.
• Проверьте происхождение чипа и биннинг: Запросите у производителя светодиодного чипа код ячейки и допуск на биннинг (SDCM). Модули, в которых используются чипы, объединенные до ≤ 3 SDCM, обеспечивают единообразный цвет всех модулей в производственной партии.
• Проверьте спецификацию подложки печатной платы: Убедитесь, что в модуле используется алюминиевая MCPCB с заявленной теплопроводностью ≥ 2 Вт/м·К, а не стандартная печатная плата FR4, теплопроводность которой в 10–20 раз ниже и приведет к значительному повышению температуры перехода при любой значимой мощности.
• Подтвердите совместимость напряжения и тока: Точно сопоставьте характеристики прямого напряжения и тока модуля с выходом драйвера. Несовпадающие рабочие точки — даже в пределах номинального диапазона модуля — ставят под угрозу как эффективность, так и срок службы.
• Оцените поддержку настройки: Если приложение требует нестандартных углов луча, значений CCT или физических размеров, подтвердите, что поставщик имеет собственные возможности оптического проектирования и компоновки печатных плат, а не просто переупаковывает стандартные продукты с измененными этикетками.
• Запросить данные о согласованности производственной партии: Запросите данные SDCM и выходного люмена из нескольких производственных партий, чтобы убедиться, что производственный процесс поставщика обеспечивает согласованные результаты для всех партий, а не только для образца, представленного для оценки.

Часто задаваемые вопросы о светодиодных модулях

В чем разница между светодиодным модулем и светодиодным драйвером?

Светодиодный модуль является светоизлучающим компонентом — он содержит светодиодные чипы, печатную плату и оптические элементы, излучающие свет. Светодиодный драйвер — это блок питания, который преобразует сетевое переменное напряжение в регулируемый выходной постоянный ток постоянного тока, необходимый для модуля. Во встроенных светильниках оба компонента размещены в одном светильнике; в модульных конструкциях представляют собой отдельные блоки, которые можно заменять самостоятельно. Отказ драйвера и деградация светодиодного модуля являются двумя наиболее распространенными причинами окончания срока службы светильников. Их разделение позволяет заменить вышедший из строя компонент за небольшую часть стоимости замены всего светильника.

Можно ли использовать светодиодный модуль напрямую от сети без драйвера?

Стандартные светодиодные модули требуют драйвера постоянного тока и не могут быть подключены напрямую к сети переменного тока — нестабилизированное напряжение немедленно разрушит светодиодные чипы. Однако доступны светодиодные модули с входом переменного тока, которые имеют встроенную миниатюрную схему драйвера внутри корпуса модуля и могут подключаться непосредственно к сети переменного тока 100–277 В. Эти модули со встроенным драйвером предлагают более простую системную архитектуру за счет небольшого снижения общей эффективности и невозможности независимой замены драйвера и модуля — компромисс, который делает их более подходящими для приложений с более низким уровнем критичности, чем для высоконагруженной наружной инфраструктуры.

Как узнать, совместим ли светодиодный модуль с моим существующим светильником?

Совместимость заменяемого модуля и существующего светильника зависит от четырех факторов: физических размеров (модуль должен помещаться в оптическую камеру), электрической совместимости (прямое напряжение и ток модуля должны соответствовать выходному сигналу драйвера), теплового интерфейса (монтажная поверхность модуля должна правильно совпадать с существующим радиатором) и оптического интерфейса (распределение света модуля должно быть совместимо с существующей геометрией отражателя или рассеивателя). При замене модулей в существующем светильнике самым безопасным подходом является приобретение Аналогичная замена от оригинального производителя светильников или модуль, специально одобренный как совместимая замена для данной модели светильника.

Что вызывает изменение цвета светодиодных модулей с течением времени?

Цветовой сдвиг — изменение воспринимаемого цветового оформления светового потока по мере старения модуля — в первую очередь вызван ухудшением качества конверсионного слоя люминофора, нанесенного на синий светодиодный чип. Высокие рабочие температуры ускоряют деградацию люминофора, вызывая прогрессивный сдвиг в сторону более синего или желтого цвета в зависимости от конкретного механизма деградации. Поддержание температуры перехода ниже 85°C. надлежащее управление температурным режимом является наиболее эффективной стратегией минимизации смещения цвета в течение срока службы модуля. Вторичные причины включают пожелтение линз из-за воздействия ультрафиолета и деградацию паяных соединений — обе эти проблемы устраняются путем выбора материала при качественной конструкции модуля.
