Освещение пешеходных дорожек — это специализированная категория уличных светильников, разработанная специально для узких пешеходных зон — парковых дорожек, обсаженных деревьями жилых дорожек, живописных троп, пешеходных дорожек кампуса и общих велосипедно-пешеходных маршрутов. В то время как уличное освещение отдает приоритет видимости водителю транспортного средства на скорости на широких проезжих частях, освещение пешеходных дорожек отвечает принципиально иному набору требований: мягкое, равномерное, безбликовое освещение который безопасно направляет пешеходов, создает комфортную ночную среду и гармонично вписывается в природный или спроектированный ландшафт, по которому проходит дорога.

Это различие важно, поскольку фотометрические, эстетические и контрольные требования к освещению пешеходных дорожек значительно отличаются от дорожного освещения почти во всех измерениях. Светильники для пешеходных дорожек работают на меньшей высоте установки — обычно 2,5–5 м — меньшая светоотдача, более широкое соотношение расстояния к высоте и больший акцент на вертикальной освещенности (освещение лиц и близлежащих объектов), а не на горизонтальной яркости дорожного покрытия. Установка светильников дорожного масштаба на пешеходных дорожках приводит к чрезмерному ослеплению, резким теням и негостеприимному ночному характеру, который скорее препятствует, чем облегчает использование пешеходов.

Как работает освещение пешеходных дорожек: принципы проектирования пешеходной зоны

Эффективный освещение пешеходной дорожки является продуктом тщательно продуманного фотометрического инженерного решения, которое в совокупности создает освещенную среду, соответствующую темпу, масштабу и визуальным требованиям пешеходного движения.

Светодиодные источники малой мощности и равномерный выходной сигнал

В светильниках для пешеходных дорожек используются светодиодные источники света малой мощности — обычно 5–25 Вт в зависимости от высоты установки и ширины прохода — которые обеспечивают достаточную освещенность для безопасного перемещения, не перегружая окружающую среду. Высококачественные светодиодные матрицы номиналом L70 ≥ 50 000 часов поддерживать стабильную, постоянную мощность на протяжении всего срока службы, исключая постепенное потемнение и изменение цвета, которые характеризуют старение флуоресцентных или натриевых источников. Стабильный световой поток светодиодной технологии особенно важен на пешеходных дорожках, где один вышедший из строя светильник создает видимое темное пятно, которое подрывает безопасность и чувство защищенности на всем пути.

Антибликовый дизайн: защита зрения пешеходов

Яркость является наиболее важным критерием оптического проектирования, характерным для освещения пешеходных дорожек. В отличие от водителей закрытых транспортных средств, пешеходы подвергаются непосредственному воздействию света светильников с близкого расстояния и под малыми углами обзора. Прямые блики от голого или плохо экранированного светодиодного источника ухудшают видимость пути впереди, вызывая временное снижение адаптации глаз — прямо противоположное тому, чего должно достичь эффективное освещение пешеходной дорожки. Антибликовые светильники для пешеходных дорожек используют один или несколько из следующих механизмов для управления этим риском: глубоко посаженные светодиодные матрицы, расположенные далеко за плоскостью апертуры, матовое рассеивающее стекло или поликарбонатные линзы, которые распределяют выходной сигнал светодиода по всей апертуре, внутренние перегородки, защищающие светодиод от почти горизонтальных линий обзора, и вторичная рефракционная оптика, которая перенаправляет свет вниз, исключая при этом прямую видимость светодиодов под обычными углами обзора пешеходов. Качественные светильники для пешеходных дорожек достигают Значения единого рейтинга бликов (UGR) ниже 19. — порог, ниже которого дискомфорт от яркого света обычно незаметен.

Фотометрическое распределение: баланс горизонтальной и вертикальной освещенности

Стандарты дорожного освещения ориентированы прежде всего на горизонтальную освещенность — яркость дорожного покрытия под светильником. Стандарты освещения пешеходных дорожек дополнительно требуют адекватных вертикальная освещенность — яркость вертикальных поверхностей, таких как лица, вывески и потенциальные опасности на уровне глаз пешеходов. Стандарты EN 13201 P-класса для пешеходных зон определяют минимальную среднюю вертикальную освещенность 1–5 люкс на высоте 1,5 м. в зависимости от классификации трассы, наряду с целевой горизонтальной освещенностью 5–15 люкс. Это двойное требование приводит к тому, что оптические конструкции светильников для пешеходных дорожек обеспечивают более широкое и всенаправленное распределение света, чем узкая асимметричная оптика, используемая в дорожном освещении.

Ключевые преимущества современного светодиодного освещения пешеходных дорожек

Переход на светодиодные технологии в освещение пешеходной дорожки обеспечила улучшения во всех аспектах производительности, которые важны для спецификаторов, операторов и пешеходов, которые ежедневно используют эти пути.

Энергоэффективность без ущерба для качества света

Светодиодные светильники для пешеходных дорожек, потребляющие 8–15 Вт регулярно обеспечивать уровни освещенности, необходимые для классификации пешеходных дорожек EN 13201 П4 и П3 — производительность, для которой ранее требовались компактные люминесцентные лампы мощностью 35–70 Вт или натриевые источники высокого давления мощностью 50–100 Вт. Для парка или кампуса с 200 светильниками для пешеходных дорожек, работающими 3500 часов в год, замена натриевых столбов мощностью 50 Вт на светодиодные эквиваленты мощностью 12 Вт позволяет сэкономить примерно 26 600 кВтч в год — значительное снижение как эксплуатационных расходов, так и выбросов углекислого газа, что оправдывает капитальные вложения благодаря простому расчету окупаемости.

Исключительный срок службы снижает затраты на техническое обслуживание

Срок службы светодиодной матрицы составляет L70 ≥ 50 000 часов , светильник для пешеходной дорожки, работающий 4000 часов в год, будет поддерживать приемлемую светоотдачу более 12 лет, прежде чем потребуется замена источника света. Компактные люминесцентные эквиваленты требовали замены ламп каждые 8 ​​000–12 000 часов (каждые 2–3 года), что приводило к значительным текущим затратам на техническое обслуживание сетей дорожек с сотнями светильников. Для парков и кампусов, где доступ для обслуживания требует специализированных транспортных средств или оборудования для работы на высоте, исключение 4–6 циклов замены ламп в течение срока службы продукта представляет собой существенную экономию в эксплуатации.

Защита IP66 для всепогодной надежности

Светильники для пешеходных дорожек в парках и кампусах подвергаются воздействию сильных дождей, наводнений во время штормов, брызг оросительной системы, тумана и конденсата в прибрежных и прибрежных районах, а также очистки с помощью моек высокого давления во время технического обслуживания. Степень защиты IP66 — полное исключение пыли и устойчивость к мощным струям воды с любого направления — гарантирует, что светодиодная матрица и драйвер останутся защищенными во всех этих условиях без проникновения влаги. Этот рейтинг следует рассматривать как минимально приемлемую спецификацию для любого применения на наружных пешеходных дорожках; Степень защиты IP67 или IP68 подходит для светильников, расположенных в местах, подверженных наводнениям, или светильников, установленных вблизи водоемов и берегов водоемов.

Превосходная цветопередача для естественной среды

Парковые дорожки, живописные тропы и жилые аллеи, обсаженные деревьями, проходят через среду, богатую естественными цветами листвы, коры, камня и воды. Светодиодное освещение пешеходных дорожек с индекс цветопередачи ≥ 80 передает эти материалы с естественной точностью — глубокая зелень травы, теплые тона осенних листьев и текстурные вариации натурального покрытия — все это точно воспроизводится, создавая освещенную среду, которая кажется живой и связанной с ландшафтом. Источники натрия высокого давления, обычно используемые в старых системах освещения дорожек, давали монохроматический янтарный свет, который превращал все эти цвета в варианты оранжево-коричневого, что серьезно ухудшало визуальное качество окружающей среды.

Интеграция интеллектуального управления: PIR-датчики, фотоэлементы и адаптивное затемнение.

Современные светильники для пешеходных дорожек все чаще включают в себя интегрированную технологию интеллектуального управления, которая значительно снижает потребление энергии сверх базового повышения эффективности светодиодов, сохраняя при этом или улучшая безопасность и удобство использования за счет гибкого, контекстно-зависимого управления.

PIR-датчики движения: работа в зависимости от присутствия

Пассивные инфракрасные (PIR) датчики движения обнаруживают тепловую сигнатуру движущихся людей в поле зрения датчика — обычно это конус Радиус 8–12 м вокруг светильника. Когда присутствие не обнаружено, светильник тускнеет до уровня ожидания (обычно 20–30% от номинальной мощности), который поддерживает базовое ориентационное освещение и сдерживает антисоциальное поведение. Когда пешеход входит в зону обнаружения, светильник выходит на полную мощность в течение 0,5–1,0 секунды — достаточно быстро, чтобы осветить путь впереди до того, как человек достигнет освещенной зоны. После того, как человек проходит и зона обнаружения очищается, настраиваемое время удержания (обычно 30–120 секунд) удерживает светильник на полной мощности, прежде чем он вернется в режим ожидания.

В парках и кампусах с низким трафиком, где дорожки пусты в течение большей части ночных часов, светильники для пешеходных дорожек с PIR-управлением обеспечивают дополнительная экономия энергии 50–70% по сравнению с работой с фиксированной мощностью — общее снижение энергопотребления по сравнению с устаревшими источниками освещения составляет 85–90% в типичных сценариях с низким трафиком.

Фотоэлемент контроля заката и рассвета

Встроенные датчики с фотоэлементами измеряют уровень окружающего освещения и автоматически включают светильник в сумерках и выключают на рассвете, что устраняет необходимость в отдельных элементах управления таймером и гарантирует, что работа всегда будет соответствовать фактическим условиям освещенности, независимо от сезонных колебаний длины дня. Фотоэлементы можно комбинировать с датчиками PIR и графиками затемнения для создания многорежимной стратегии управления: включение фотоэлементов в сумерках, полная мощность ранним вечером, затемнение в ночные часы с низким трафиком и реагирование на PIR, чтобы гарантировать, что любой пешеход всегда получает достаточное освещение.

Профили затемнения по времени

Для сетей путей без сетевой инфраструктуры управления предварительно запрограммированные профили регулировки яркости по времени, хранящиеся в драйвере светильника, позволяют эксплуатационному органу настраивать график, соответствующий схеме использования пути, например: 100% мощность с заката до 23:00, 40% с 23:00 до 05:30 и 100% с 05:30 до рассвета — без внешнего управляющего сигнала или подключения к сети. Этот простой подход обеспечивает значительную экономию энергии при нулевых текущих затратах на управление, что делает его особенно подходящим для парков и сетей сельских дорожек, где сложную инфраструктуру интеллектуального освещения трудно оправдать с экономической точки зрения.

Проект освещения пешеходных дорожек: высота установки, расстояние и целевые значения освещенности

Правильный фотометрический дизайн является основой освещение пешеходной дорожки установка, отвечающая стандартам безопасности, обеспечивающая визуальный комфорт и работающая в пределах своего энергетического бюджета. Ключевые переменные конструкции — высота установки, расстояние между полюсами, световой поток и угол луча — должны быть рассчитаны вместе для каждой конкретной геометрии и классификации пути.

EN 13201 Классификация пешеходных дорожек

Указания по высоте монтажа и расстоянию между полюсами

Форматы светильников для пешеходных дорожек: столбики, верхние части столбов и встраиваемые в землю

Освещение пешеходных дорожек доступен в нескольких различных физических форматах, каждый из которых подходит для различных условий установки, эстетических требований и условий доступа для обслуживания. Выбор правильного формата для каждой конкретной среды пути так же важен, как и правильность фотометрических характеристик.

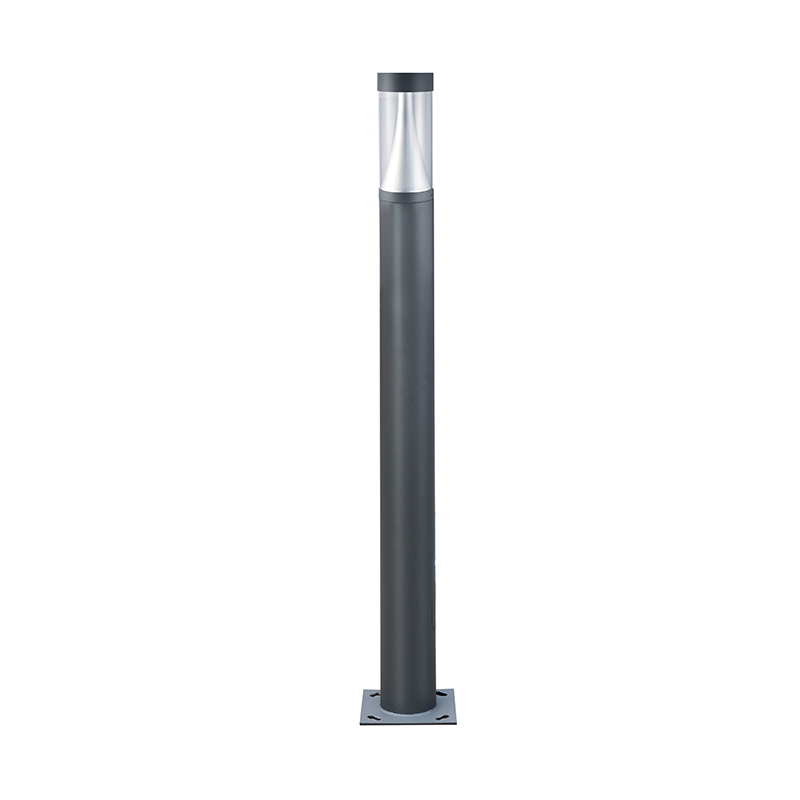

Болларды Светильники

Стоя между Высота 400 мм и 1000 мм. Светильники для столбиков являются наиболее широко используемым форматом освещения пешеходных дорожек в парках и жилых ландшафтах. Их низкий профиль удерживает свет ближе к земле там, где он необходим пешеходам, устраняет потери света вверх и создает визуальный масштаб, соответствующий человеческим размерам сада или парка. Болларды можно выстроить вдоль краев дорожек через равные промежутки, расположить на перекрестках дорожек, чтобы облегчить навигацию, или сгруппировать в группы в качестве акцентных элементов ландшафтного дизайна. Их относительно небольшая монтажная высота упрощает замену ламп и техническое обслуживание без специального оборудования.

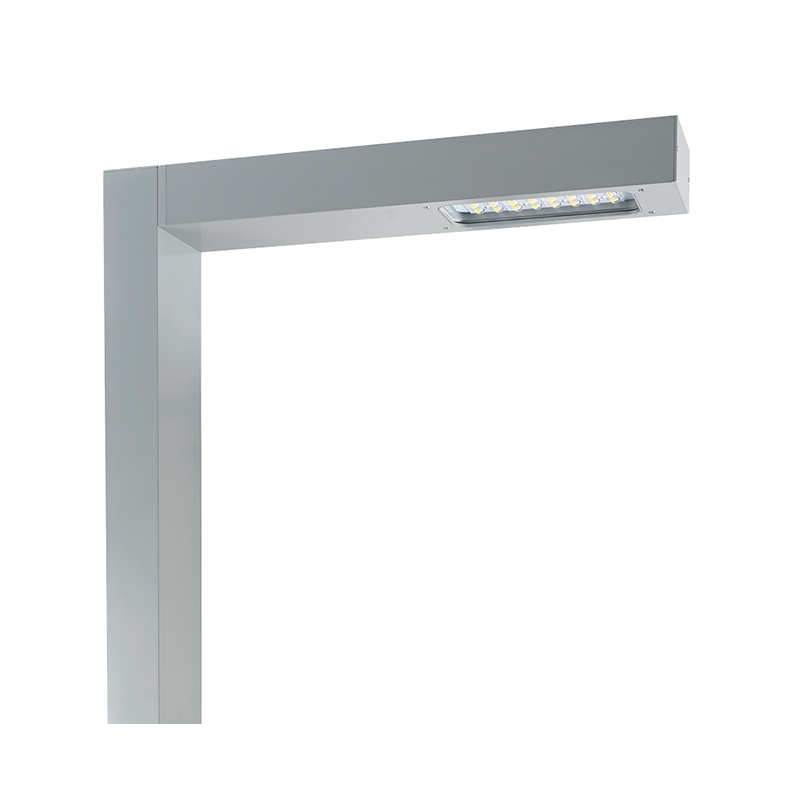

Посттопные светильники

Светильники для пешеходных дорожек, монтируемые на стойках на высоте 3–5 м, обеспечивают более широкую зону освещения на один светильник, чем столбики, что позволяет сократить количество опор, необходимых для заданной длины пути, и снизить затраты на инфраструктуру на длинных трассах. Большая высота установки также обеспечивает более мягкое и равномерное освещение с меньшим контрастом теней между позициями опор — качество, которое особенно ценится на широких пешеходных дорожках и площадях, где необходимо разместить несколько полос движения пешеходов. Форматы Post-top с опаловыми рассеивателями или корпусами в форме фонарей особенно хорошо интегрируются в исторические и формальные пейзажи.

Встраиваемые и встраиваемые форматы

Встраиваемые в землю светильники для пешеходных дорожек встраиваются заподлицо с поверхностью дорожки, направляя свет вверх и наружу под небольшим углом, чтобы обозначить края дорожки и выделить особенности без какой-либо надземной конструкции. Этот формат используется там, где препятствия над головой, такие как кроны деревьев, делают непрактичным обычный монтаж столбов, где визуальная чистота пути имеет приоритет над всеми другими соображениями или когда защита от вандализма имеет первостепенное значение. Встраиваемые в землю светильники должны достигать Степень защиты IP67 или IP68 и иметь грузоподъемность, достаточную для периодического пешеходного движения — обычно точечная нагрузка ≥ 1500 Н для приложений общего доступа.

Ступенчатое и краевое освещение

Ступеньки, изменения уровня и очертания края пути представляют собой места наибольшего риска на любой пешеходной дорожке — точки, где пешеходы с наибольшей вероятностью неправильно определят свою позицию. Встроенные блоки освещения ступенек, встроенные в торцы подступенков или бордюры дорожек, освещают эти важные переходы точным направленным освещением, которое четко показывает геометрию ступеней. Световой поток 50–200 лм на шаг обычно достаточны для четкого разграничения ступеней, не создавая бликов для спускающихся пешеходов.

Эстетическая интеграция: сочетание освещения пешеходных дорожек с ландшафтом

В парках, кампусах и жилых ландшафтах светильники для пешеходных дорожек видны в светлое время суток как структурные элементы ландшафтной композиции. Поэтому их визуальное воздействие в дневное время — форма, материал, отделка и масштаб — является таким же важным критерием выбора, как и их фотометрические характеристики в ночное время.

Выбор материала и отделки

Качественные светильники для пешеходных дорожек изготавливаются из литого под давлением алюминия или нержавеющей стали 304/316 с порошковым покрытием различных цветов, подходящих для различных ландшафтных условий. Антрацитовый серый и матовый черный являются наиболее широко используемыми вариантами отделки для современных парков и кампусов — они визуально отступают на темном фоне листвы и отбрасывают тень, делая светильник менее заметным в дневное время, сохраняя при этом функциональную целостность установки. Теплая бронзовая и темно-зеленая отделка подойдет для старинных садов и формальных ландшафтов. Качественные производители могут подобрать индивидуальный цвет RAL для проектов, где требуется точная координация с другой ландшафтной мебелью и элементами уличной мебели.

Гибкие возможности монтажа и установки

Современные конструкции светильников для пешеходных дорожек поддерживают несколько конфигураций установки, которые позволяют легко встраивать их рядом или внутри дорожек. В столбиках, закрепленных на земле, используется закопанный анкерный болт или фланцевая опорная плита. В опорных светильниках накладного монтажа используется круглый фланец основания, прикрепленный болтами к бетонному основанию. Некоторые конструкции поддерживают установку с прямым сверлением в существующее покрытие без надземных опорных плит — особенно чистое решение для модернизации освещения в существующих мощеных дорожках. Встроенные сальники для кабельных вводов, предварительно смонтированные клеммные колодки и просторные камеры для прокладки кабелей в базовом корпусе сокращают время установки и обеспечивают защищенность кабельных соединений от атмосферных воздействий, что обеспечивает целостность класса IP на протяжении всего срока службы продукта.

Варианты настройки в соответствии с требованиями конкретного проекта

Многие освещение пешеходной дорожки проекты — особенно крупномасштабные кампусы, курорты, муниципальные парки и схемы застройки смешанного назначения — имеют особые требования, которые стандартные готовые продукты не могут полностью удовлетворить. Варианты индивидуальной настройки, доступные от качественных производителей, позволяют точно адаптировать спецификацию освещения к инженерным, эстетическим и эксплуатационным потребностям каждого проекта.

• Цветовая температура и CRI: Стандартные варианты CCT с температурой 2700 К, 3000 К и 4000 К подходят для большинства применений, но сверхтеплые характеристики 2400 К доступны для отелей премиум-класса и традиционных объектов, где требуется максимальное тепло.
• Угол и распределение луча: Стандартное симметричное распределение подходит для большинства дорожек, но асимметричное распределение — направляющее больше света на одну сторону столба — полезно на дорожках, проходящих вдоль стен, живых изгородей или насаждений, которые затеняют одну сторону симметричного распределения.
• Рост и пропорции: Высота столбика может быть указана в нестандартных размерах для координации с другими элементами ландшафтной мебели или для достижения определенного визуального масштаба относительно соседних растений и сооружений.
• Интерфейс управления: Дополнительные интерфейсы управления DALI-2, 0–10 В или беспроводные (ZigBee/NB-IoT) позволяют интегрировать светильники для пешеходных дорожек в платформы управления освещением на территории всего комплекса или всего кампуса для централизованного мониторинга, планирования и составления отчетов об энергопотреблении.
• Вандалоустойчивость: Для общественных парков и городских дорожек с повышенным риском вандализма можно использовать диффузоры из поликарбоната или закаленного стекла класса IK08 или IK10, защищенные от несанкционированного доступа крепления и запирающие механизмы с усиленным основанием.

Часто задаваемые вопросы об освещении пешеходных дорожек

Какая цветовая температура лучше всего подходит для парковых и садовых дорожек?

Для жилых садов, парковых дорожек и живописных троп. теплый белый при 2700–3000 К — это универсально рекомендуемая цветовая температура. Эта серия создает уютную, непринужденную атмосферу, подходящую для отдыха и развлечений, дополняет естественные цвета садовых растений и ландшафтных материалов и сводит к минимуму нарушение ночной жизни дикой природы, которую поддерживает парковая среда. Более холодные цветовые температуры (4000 К) создают более резкий и клинический характер, непригодный для прогулок, и связаны с усилением свечения неба и большим нарушением навигационного поведения насекомых и птиц.

Как PIR-датчики влияют на безопасность пешеходов на темных дорогах?

При правильной конструкции пешеходные светильники с PIR-управлением повышают, а не ставят под угрозу безопасность, обеспечивая путь впереди всегда освещен перед входом пешехода на какой-либо участок . Это достигается за счет двух принципов проектирования: достаточно большого радиуса обнаружения (≥ 8 м), чтобы светильник среагировал до того, как пешеход достигнет ранее неосвещенной зоны, и уровня ожидания (мощность 20–30%) в периоды отсутствия присутствия, который поддерживает базовое ориентационное освещение и предотвращает полную темноту, которая может вызвать дезориентацию или тревогу. Светильники также следует располагать так, чтобы их зоны обнаружения перекрывались, обеспечивая непрерывное покрытие без пробелов в обнаружении по всей длине пути.

Может ли освещение пешеходных дорожек работать на солнечной энергии?

Да, и пешеходные столбы и фонари на солнечных батареях все чаще используются на участках дорог, где подключение к сети потребует прокладки обширных траншей через установленные ландшафтные территории. Современные универсальные солнечные фонари, объединяющие фотоэлектрическую панель, батарею LiFePO4, контроллер MPPT и светодиодный модуль в одном блоке, могут надежно работать в течение 3–5 пасмурных ночей подряд на полной зарядке — достаточная автономность для большинства мест с умеренным климатом. Солнечные фонари для пешеходных дорожек лучше всего подходят для дорожек, классифицированных как P4 и P5, где можно достичь более низкой освещенности (3–5 люкс) с помощью скромной батареи и фотоэлектрической мощности, которые могут вместить форм-фактор в масштабе столба.

На каком расстоянии друг от друга следует располагать фонари на садовой дорожке?

Для стандартной садовой дорожки шириной 1–1,5 м рекомендуется использовать светильники мощностью 1–1,5 м. 300–600 лм должен быть расположен на расстоянии 4–6 м друг от друга для достижения комфортной освещенности земли примерно 5 люкс — минимума классификации P4, достаточного для безопасной ходьбы в спокойной жилой среде. Более широкое расстояние возможно при использовании столбиков с более высокой производительностью, но существует риск создания чередующегося яркого/темного рисунка (зубчатого рисунка), который создает неприятный контраст и ухудшает качество ночного сада. Фотометрическое моделирование DIALux с использованием фотометрического файла IES конкретного столба является подходящим инструментом для проверки соответствия однородности перед окончательным определением положения полюсов.

В чем разница между освещением пешеходных дорожек и стандартами уличного освещения?

Уличное освещение (класс EN 13201 M) разработано с учетом требований к видимости для водителя транспортного средства — горизонтальные цели освещенности на поверхности дороги, коэффициенты равномерности освещенности и показатели ослепления порогового приращения (TI), рассчитанные с точки зрения водителя. Освещение пешеходных дорожек (EN 13201 P-класс) добавляет вертикальная освещенность requirements at 1.5 m height для удовлетворения потребностей в распознавании лиц пешеходов и выявлении опасностей, использует более низкие целевые значения абсолютной освещенности (3–15 люкс против 15–75 люкс для дорог) и применяет метрики унифицированного рейтинга ослепления (UGR), подходящие для условий просмотра с близкого расстояния в пешеходной среде. Эти фундаментальные различия означают, что светильник, соответствующий стандартам уличного освещения, не автоматически подходит для использования на пешеходных дорожках — и наоборот.
